طراحی و محاسبه سازه های سوله
طراحی و محاسبه سازه های سوله : اصول عملکرد اجزای اصلی کاربردها و نکات فنی
سوله ها به عنوان یکی از سازه های پرکاربرد در صنایع مختلف نقش مهمی در ایجاد فضاهای صنعتی ورزشی و حتی تجاری دارند. طراحی و محاسبه سازه های سوله نیازمند توجه به نکات فنی مهمی است که شامل بررسی بارهای وارد بر سازه انتخاب مصالح مناسب و رعایت استانداردهای بین المللی است. در این مقاله به بررسی دقیق اصول عملکرد سوله ها اجزای اصلی و کاربردهای آنها می پردازیم و همچنین تجربیات شخصی از خرید و استفاده از سوله های صنعتی را به اشتراک می گذارم.
عملکرد سازه های سوله
سوله ها سازه هایی هستند که برای پوشش فضاهای بزرگ بدون ستون های میانی طراحی می شوند. این ویژگی به دلیل استفاده از سازه های فلزی سبک و مهاربندهای مستحکم امکان پذیر است. اصول عملکرد این سازه ها بر اساس انتقال بارهای ثقلی (بارهای ناشی از وزن خود سازه و تجهیزات موجود در آن) و بارهای جانبی (مانند باد و زلزله) به زمین از طریق اسکلت فلزی است. این اسکلت به گونه ای طراحی می شود که بتواند این بارها را به طور موثر جذب کرده و به پایه های سازه منتقل کند.
اجزای اصلی سازه های سوله
در طراحی سازه های سوله اجزای زیر بسیار مهم هستند :
- فونداسیون : پایه اصلی که بارهای وارده را به زمین منتقل می کند.

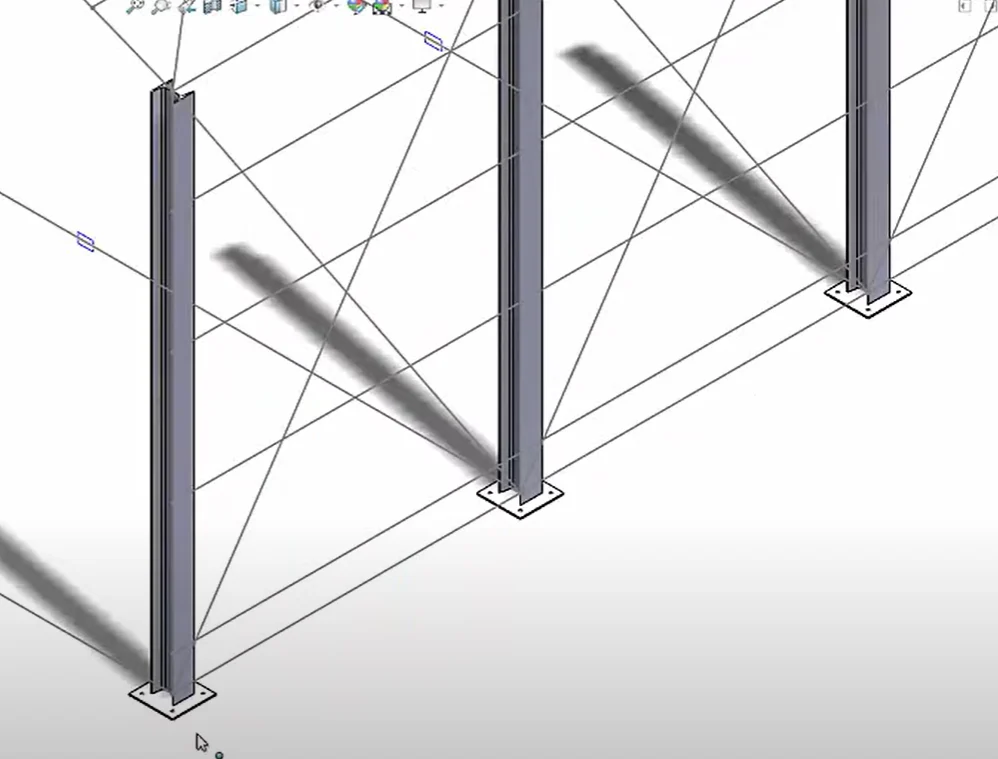

- ستون ها : وظیفه تحمل بارهای عمودی سازه را بر عهده دارند.
- رفترها : تیرهایی که بار سقف را به ستون ها منتقل می کنند.
- مهاربندها : جهت کنترل تغییر شکل های جانبی و افزایش پایداری سازه.
- سقف ها : بخش پوششی سازه که معمولاً از ورق های فلزی یا کامپوزیتی ساخته می شود.
اهمیت محاسبات دقیق در طراحی سوله
در فرآیند طراحی و محاسبه سازه های سوله دقت بالا در انتخاب مقاطع فولادی ضخامت دیوارها و تعیین ابعاد اعضای سازه ای ضروری است. محاسبات اشتباه می تواند منجر به عدم پایداری سازه و حتی فروپاشی آن شود. به همین دلیل استفاده از نرم افزارهای تخصصی مانند SAP۲۰۰۰ یا ETABS برای تحلیل بارها و طراحی سازه امری ضروری است.
تجربه شخصی : خرید و نصب سوله
چند سال پیش برای کارگاه تولیدی خود به یک فضای مناسب نیاز داشتم و تصمیم گرفتم از سوله استفاده کنم. در ابتدا فکر می کردم فرآیند طراحی و نصب آن ساده است؛ اما وقتی به مسائل مختلف مانند محاسبه بارهای وارده و انتخاب مصالح مناسب برخوردم متوجه شدم که نیاز به کمک متخصصین دارم. پس از مشاوره با چند شرکت مهندسی توانستم یک سوله بهینه با رعایت استانداردهای روز دنیا نصب کنم که تا امروز بدون مشکل به کار خود ادامه می دهد.
کاربردهای صنعتی سوله ها
سوله ها به دلیل ساختار ساده و استحکام بالا در صنایع مختلفی مورد استفاده قرار می گیرند :
- صنایع تولیدی : سوله ها به عنوان کارگاه های تولید و انبار محصولات استفاده می شوند.
- صنایع ورزشی : سالن های ورزشی و استخرهای سرپوشیده اغلب با سازه های سوله ای ساخته می شوند.
- صنایع حمل ونقل : انبارهای بزرگ و سالن های بارگیری نیز به دلیل نیاز به فضای باز زیاد از سوله ها بهره می برند.
- کشاورزی : برای انبار محصولات کشاورزی و ماشین آلات کشاورزی.
استانداردهای بین المللی در طراحی سوله
برای اطمینان از کیفیت و ایمنی سازه های سوله رعایت استانداردهای بین المللی از اهمیت بالایی برخوردار است. از مهم ترین این استانداردها می توان به استاندارد ASTM برای مصالح فلزی و استاندارد AISC برای طراحی سازه های فلزی اشاره کرد. همچنین در کشورهایی که خطر زلزله بالاست باید از استانداردهای خاصی نظیر استاندارد ۲۸۰۰ ایران یا Eurocode ۸ پیروی کرد تا سازه در برابر زلزله مقاوم باشد.
جدول مقایسه بارهای وارد بر سوله در شرایط مختلف
نوع بار |
میزان بار (بر حسب N/m²) |
توضیحات |
بار برف |
۵۰۰-۱۰۰۰ |
بستگی به منطقه جغرافیایی دارد. |
بار باد |
۱۰۰-۳۰۰ |
بسته به جهت و شدت وزش باد. |
بار زلزله |
متغیر |
بر اساس استانداردهای محلی. |
نکات فنی مهم در طراحی سوله
- انتخاب مصالح با کیفیت : استفاده از فولاد با مقاومت کششی بالا برای افزایش عمر مفید سازه ضروری است.
- طراحی اتصالات : اتصالات بین اعضای سازه باید به گونه ای باشند که در برابر تغییرات دما و بارهای ناگهانی مقاوم باشند.
- تهویه مناسب : به دلیل حجم بالای فضای داخلی تأمین تهویه مناسب برای جلوگیری از تجمع رطوبت و گرما ضروری است.
- عایق بندی : در سوله هایی که نیاز به کنترل دما دارند استفاده از عایق های حرارتی و صوتی حائز اهمیت است.
جدول مقایسه انواع سوله ها
نوع سوله |
مزایا |
معایب |
سوله های تک شیب |
اقتصادی تر مناسب برای مناطق بادخیز |
محدودیت در ارتفاع |
سوله های دو شیب |
مناسب برای انبارهای بزرگ زیبایی ظاهری |
هزینه ساخت بیشتر |
سوله های قوسی |
مقاومت بالا در برابر بارهای ثقلی |
پیچیدگی در ساخت و نصب |
نتیجه گیری
طراحی و محاسبه سازه های سوله یکی از مهم ترین بخش های هر پروژه صنعتی است که باید با دقت و توجه به تمامی نکات فنی انجام شود. تجربه شخصی من نشان داد که بدون کمک متخصصین و استفاده از تکنولوژی های روز دنیا دستیابی به یک سازه مقاوم و پایدار امکان پذیر نیست. در نهایت رعایت استانداردهای بین المللی و استفاده از مصالح با کیفیت تضمین کننده عمر مفید بالای سوله خواهد بود.
پرسش و پاسخ های متداول
۱. سوله های فلزی بهتر هستند یا سوله های بتنی؟ سوله های فلزی به دلیل نصب سریع تر و انعطاف پذیری بالا در طراحی بیشتر مورد توجه قرار می گیرند. در مقابل سوله های بتنی برای کاربردهای خاص مثل انبار مواد شیمیایی مناسب تر هستند.
۲. آیا می توان سوله را در مناطق زلزله خیز نصب کرد؟ بله با رعایت استانداردهای زلزله مانند استاندارد ۲۸۰۰ و استفاده از اتصالات مقاوم سوله ها می توانند در مناطق زلزله خیز نیز نصب شوند.
۳. چه مدت زمان نیاز است تا یک سوله نصب شود؟ بسته به اندازه و پیچیدگی طراحی زمان نصب سوله معمولاً بین ۱ تا ۳ ماه متغیر است.
