آموزش دستور Parting Surface در سالیدورک

بزن بریم سراغ جذاب ترین بخش طراحی با سالیدورک یعنی سطوح! تا حالا شده به یه قطعه خیلی خوشگل و پیچیده نگاه کنی و بگی “این دیگه چجوری ساخته شده؟!” احتمال خیلی زیاد پای سطوح جداسازی (Parting Surface) در میونه! خیلی ها فکر می کنن سطوح تو سالیدورک یه چیز خیلی پیشرفته و ترسناکه ولی поверьте мне بعد از خوندن این مقاله نه تنها ترست می ریزه بلکه عاشقش هم می شی!

چرا سطوح جداسازی انقدر مهم و خفن ان؟ (و چرا باید یادشون بگیری؟)

ببین دنیای طراحی صنعتی پر از قطعاتیه که شکل های خیلی پیچیده ای دارن. فرض کن داری یه قاب گوشی موبایل طراحی می کنی یا بدنه یه ماشین فرمول یک یا حتی یه اسباب بازی خوشگل برای بچه ها. اینا دیگه با اکسترود ساده و رولوت درست نمی شن! اینجا دقیقا همون جاییه که سطوح جداسازی مثل یه قهرمان وارد میدان می شن.

سطوح جداسازی به زبون ساده مثل یه تیغه نامرئی عمل می کنن که می تونه قطعه تو رو به دو قسمت جدا کنه. البته نه اینکه فیزیکی جدا کنه! بلکه یه مرز دقیق و تمیز برات ایجاد می کنه که می تونی ازش برای ساخت بقیه قسمت های مدل استفاده کنی. فکر کن به یه مجسمه ساز که داره با گِل کار می کنه. اول یه فرم کلی میده بعد با ابزارهای مختلف جزئیات رو کم کم اضافه می کنه. سطوح جداسازی هم دقیقا همین کارو تو دنیای دیجیتال برات انجام می دن.

حالا چرا یادگیری سطوح جداسازی انقدر واجبه؟

• طراحی قطعات پیچیده : بدون سطوح جداسازی خیلی از ایده های خلاقانه ت فقط تو ذهنت می مونن! این ابزار بهت قدرت می ده که هر شکلی رو که تصورش می کنی تو سالیدورک پیاده کنی.

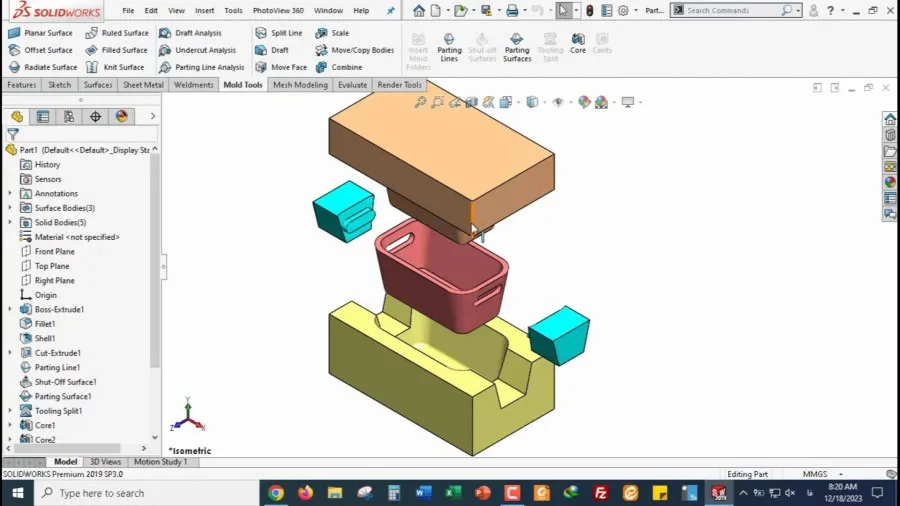

• طراحی قالب های تزریق پلاستیک : اگه تو کار طراحی قالب باشی سطوح جداسازی رفیق صمیمیت می شن! برای جدا کردن قسمت های مختلف قالب و ایجاد خط جدایش (Parting Line) دقیق این ابزار حرف اول رو می زنه.
• مهندسی معکوس : وقتی یه قطعه فیزیکی داری و می خوای مدل سه بعدی شو تو سالیدورک بسازی سطوح جداسازی خیلی کمکت می کنن. می تونی با اسکن سه بعدی قطعه یه ابر نقاط (Point Cloud) داشته باشی و بعد با استفاده از سطوح جداسازی مدل دقیق و تمیزی ازش بسازی.
• افزایش مهارت و ارزش بازار کار : هرچی مهارت های تخصصی تری تو سالیدورک داشته باشی رزومه ت جذاب تر می شه و فرصت های شغلی بهتری گیرت میاد. مسلط شدن به سطوح جداسازی یه امتیاز خیلی بزرگ محسوب می شه.
• لذت طراحی : جدا از همه اینا کار کردن با سطوح جداسازی خیلی لذت بخشه! وقتی می بینی با این ابزار می تونی چه کارهای خفنی انجام بدی کلی انگیزه می گیری و حسابی کیف می کنی!

کی و کجا باید از دستور Parting Surface استفاده کنی؟ (و کی نباید!)

خب حالا که فهمیدیم سطوح جداسازی چقدر باحالن بریم ببینیم دقیقا کِی باید سراغشون بریم. یه وقتایی هست که استفاده از این دستور واجبه یه وقتایی هم هست که ضروری نیست ولی می تونه کارتو راه بندازه. یه وقتایی هم اصلا بهتره سراغش نری! گیج شدی؟ نگران نباش الان همه چی رو با زبان ساده در این آموزش SOLIDWORKS برات روشن می کنم.

وقتی استفاده از Parting Surface واجبه :

• قطعاتی با خط جدایش پیچیده : وقتی خط جدایش قطعه ت یه خط صاف و ساده نیست مثلا یه خط منحنی یا چند تکه باشه دیگه نمی تونی با دستورات ساده مثل Extruded Cut یا Revolved Cut کارت رو راه بندازی. اینجا دقیقا همون نقطه عطفه که Parting Surface مثل سوپرمن وارد می شه و مشکلت رو حل می کنه.
• طراحی قالب های چند حفره ای : تو طراحی قالب های تزریق پلاستیک مخصوصا وقتی می خوای یه قالب چند حفره ای (Multi-Cavity Mold) بسازی سطوح جداسازی نقش کلیدی دارن. باید بتونی سطوح جدایش رو طوری طراحی کنی که مواد مذاب به درستی وارد حفره ها بشن و قطعات بدون مشکل از قالب جدا بشن.
• ایجاد سطوح پیچیده برای Feature های بعدی : گاهی اوقات نیاز داری یه سطح پیچیده بسازی تا بتونی ازش برای ایجاد Feature های بعدی مثل Cut Fill یا Trim استفاده کنی. Parting Surface اینجا مثل یه پایه عمل می کنه که بقیه کارها روش سوار می شن.
• مهندسی معکوس قطعات نامنظم : همونطور که گفتم تو مهندسی معکوس وقتی با قطعاتی روبرو می شی که شکل های نامنظم و پیچیده ای دارن سطوح جداسازی بهت کمک می کنن که مدل سه بعدی دقیق تری ازشون بسازی.

وقتی استفاده از Parting Surface می تونه مفید باشه (ولی ضروری نیست) :

• ساده سازی مدل های پیچیده : گاهی اوقات یه مدل خیلی پیچیده داری که کار کردن باهاش سخته. می تونی با استفاده از سطوح جداسازی مدل رو به قسمت های کوچیک تر تقسیم کنی و کارتو راحت تر پیش ببری. مثل این می مونه که یه پازل بزرگ رو به چندتا پازل کوچیک تر تبدیل کنی.
• کنترل دقیق تر روی خط جدایش : حتی اگه خط جدایش قطعه ت خیلی پیچیده هم نباشه استفاده از Parting Surface بهت کنترل خیلی بیشتری روی شکل و موقعیت خط جدایش می ده. می تونی خط جدایش رو دقیقا همونجایی که می خوای قرار بدی و شکل دلخواهتو بهش بدی.
• آماده سازی مدل برای تحلیل : تو تحلیل های مهندسی گاهی اوقات نیاز داری مدل رو به قسمت های مختلف تقسیم کنی تا بتونی تحلیل دقیق تری انجام بدی. سطوح جداسازی می تونن بهت تو این کار کمک کنن.

وقتی بهتره سراغ Parting Surface نری (یا حداقل فعلا!) :

• قطعات خیلی ساده : اگه قطعه ت خیلی ساده ست و با دستورات معمولی مثل Extrude و Revolve می تونی مدلش کنی الکی خودتو درگیر Parting Surface نکن! ساده ترین راه همیشه بهترین راهه.
• وقتی تازه شروع کردی : اگه هنوز خیلی با سالیدورک آشنا نیستی و دستورات پایه ای رو خوب یاد نگرفتی بهتره فعلا سراغ Parting Surface نری. اول روی اصول اولیه مسلط شو بعد کم کم برو سراغ ابزارهای پیشرفته تر. مثل این می مونه که اول راه رفتن یاد بگیری بعد بدوی!
• وقتی عجله داری : کار کردن با سطوح جداسازی نیاز به دقت و حوصله داره. اگه عجله داری و می خوای سریع یه مدل سر هم کنی شاید بهتر باشه از روش های ساده تر استفاده کنی. البته اگه نتیجه کار برات خیلی مهمه بهتره وقت بذاری و درست انجامش بدی.

قدم به قدم تا حرفه ای شدن در Parting Surface : یه راهنمای عملی و دوستانه!

خب دیگه وقتشه آستین ها رو بالا بزنیم و وارد دنیای هیجان انگیز Parting Surface بشیم! اینجا قراره یه راهنمای قدم به قدم و خیلی خودمونی بهت بدم که از یه مبتدی یه حرفه ای تمام عیار تو این زمینه تبدیل بشی. قول میدم آخرش انقدر مسلط بشی که خودتم باورت نشه!

گام اول : درک مفهوم اساسی Parting Surface (خیلی مهم!)

قبل از اینکه بخوای با دستور Parting Surface تو سالیدورک ور بری اول باید بفهمی اصلا مفهومش چیه. تصور کن یه توپ داری و می خوای با یه چاقو اونو از وسط نصف کنی. اون خطی که چاقو روی توپ ایجاد می کنه میشه خط جدایش (Parting Line) و اون سطح صافی که بعد از نصف کردن توپ به دست میاد میشه سطح جداسازی (Parting Surface).

تو سالیدورک هم دقیقا همینه. تو اول باید یه خط جدایش تعریف کنی (که می تونه یه اسکچ دو بعدی یا سه بعدی باشه) بعد سالیدورک بر اساس اون خط یه سطح برات می سازه که قطعه ت رو به دو قسمت تقسیم می کنه. این سطح می تونه صاف باشه منحنی باشه هر شکلی که خط جدایش داشته باشه.

نکته کلیدی : Parting Surface یه سطح کمکی هست. یعنی مستقیما تو حجم قطعه ت تغییری ایجاد نمی کنه. فقط یه مرز برات مشخص می کنه که می تونی ازش برای کارهای بعدی استفاده کنی. مثل یه خط راهنما تو نقاشی.

گام دوم : آشنایی با دستور Parting Surface در سالیدورک (پیداش کن!)

حالا که مفهوم رو فهمیدی بریم سراغ خود دستور تو سالیدورک. برای پیدا کردنش برو به تب Surfaces تو CommandManager بعد دنبال آیکون Parting Surface بگرد. شکلش معمولا یه سطح خاکستری رنگه که یه خط روش کشیده شده.

وقتی دستور رو اجرا می کنی پنجره PropertyManager باز می شه که کلی آپشن داره. نگران نباش الان همه شون رو برات توضیح می دم.

گام سوم : بررسی آپشن های مهم دستور Parting Surface (مثل یه منوی خوشمزه!)

پنجره Parting Surface پر از آپشن های مختلفه که هر کدوم یه کاری انجام میدن. مهم ترین هاشون اینان :

• Parting Line : اینجا باید خط جدایش رو مشخص کنی. می تونی یه اسکچ دو بعدی یا سه بعدی رو انتخاب کنی یا حتی از لبه های یه مدل موجود استفاده کنی. انتخاب خط جدایش مهم ترین بخش کاره چون شکل سطح جداسازی دقیقا به این خط بستگی داره.
• Direction of Extrusion : اینجا جهت بیرون روی سطح رو مشخص می کنی. به طور پیش فرض سالیدورک سعی می کنه بهترین جهت رو خودش تشخیص بده ولی تو می تونی جهت رو به صورت دستی هم تعیین کنی. معمولا از یه صفحه یه محور یا یه خط به عنوان جهت استفاده می شه.
• Distance : اینجا فاصله بیرون روی سطح رو مشخص می کنی. یعنی سطح جداسازی چقدر از خط جدایش فاصله بگیره. اگه این مقدار رو صفر بذاری سطح دقیقا روی خط جدایش ساخته می شه. معمولا یه مقدار کوچیک بهش میدن تا سطح از قطعه اصلی فاصله بگیره.
• Draft Angle : اینجا می تونی به سطح جداسازی زاویه شیب بدی. این آپشن بیشتر تو طراحی قالب های تزریق پلاستیک کاربرد داره برای اینکه قطعه راحت تر از قالب جدا بشه.
• Surface Type : اینجا نوع سطح جداسازی رو مشخص می کنی. دو تا گزینه اصلی داری :
  • Perpendicular to Parting Line : این گزینه سطح رو عمود بر خط جدایش می سازه. این حالت معمولا برای خطوط جدایش صاف و مسطح مناسبه.
  • Tangent to Surfaces : این گزینه سطح رو مماس بر سطوح مجاور می سازه. این حالت برای خطوط جدایش منحنی و پیچیده بهتره چون سطح نرم تر و یکپارچه تری ایجاد می کنه.

گام چهارم : تمرین تمرین تمرین! (کلید اصلی موفقیت!)

خب تا اینجا کلی چیز یاد گرفتیم. ولی یادت باشه یادگیری واقعی وقتی اتفاق میفته که خودت دست به کار بشی و تمرین کنی. بهترین راه برای حرفه ای شدن تو Parting Surface اینه که پروژه های مختلف رو باهاش انجام بدی.

پیشنهاد تمرین :

1. مدل سازی یه قاب گوشی موبایل : یه قاب گوشی ساده رو انتخاب کن و سعی کن خط جدایش و سطح جداسازی رو براش طراحی کنی. می تونی از اسکچ های دو بعدی و سه بعدی برای خط جدایش استفاده کنی و آپشن های مختلف دستور Parting Surface رو امتحان کنی.
2. طراحی یه قالب ساده : یه قطعه پلاستیکی ساده مثل یه درپوش بطری رو انتخاب کن و سعی کن قالب تزریق پلاستیکش رو طراحی کنی. تو این پروژه استفاده از Parting Surface برای ایجاد خط جدایش قالب خیلی مهمه. می تونی زاویه شیب (Draft Angle) رو هم به سطح جداسازی اضافه کنی.
3. مهندسی معکوس یه قطعه اسباب بازی : یه اسباب بازی کوچیک رو انتخاب کن و با استفاده از اسکن سه بعدی یا اندازه گیری دستی ابر نقاطش رو به دست بیار. بعد سعی کن با استفاده از سطوح جداسازی یه مدل سه بعدی دقیق ازش بسازی.

نکات کلیدی برای تمرین :

• از پروژه های ساده شروع کن : اول با قطعات ساده تمرین کن بعد کم کم برو سراغ قطعات پیچیده تر. مثل یه بچه که اول با مکعب های لگو بازی می کنه بعد می رسه به ساختن قلعه های بزرگ!
• آپشن های مختلف رو امتحان کن : با آپشن های مختلف دستور Parting Surface بازی کن و ببین هر کدوم چه تاثیری روی نتیجه کار دارن. اینجوری کم کم قلق کار دستت میاد.
• از منابع آنلاین استفاده کن : کلی آموزش و مثال آنلاین برای Parting Surface هست. تو یوتیوب فروم های سالیدورک و سایت های آموزشی می تونی منابع خیلی خوبی پیدا کنی.
• سوال بپرس : اگه جایی گیر کردی از پرسیدن سوال نترس! تو فروم های سالیدورک یا گروه های تلگرامی و اینستاگرامی مهندسی کلی آدم هستن که خوشحال می شن کمکت کنن.

گام پنجم : ترفندهای حرفه ای و نکات طلایی (رازهای سر به مهر!)

خب تا اینجا دیگه تقریبا یه پا استاد Parting Surface شدی! ولی هنوز یه سری ترفندهای حرفه ای و نکات طلایی هست که می تونه کارت رو خیلی بهتر و سریع تر کنه. اینا دیگه اون رازهاییه که فقط حرفه ای ها می دونن!

• استفاده از سطوح کمکی برای خط جدایش : گاهی اوقات خط جدایش قطعه ت خیلی پیچیده ست و نمی تونی با اسکچ ساده درستش کنی. تو این مواقع می تونی از سطوح کمکی (Construction Surfaces) استفاده کنی. یه سطح کمکی بساز که شکل خط جدایش رو داشته باشه بعد از لبه های اون سطح به عنوان خط جدایش استفاده کن.
• ترکیب Parting Surface با دستورات دیگه : Parting Surface به تنهایی کافی نیست! باید یاد بگیری چجوری ازش در کنار دستورات دیگه سالیدورک مثل Trim Surface Knit Surface Fill Surface و Surface Cut استفاده کنی. این ترکیب دستورات قدرت واقعی طراحی سطوح رو بهت نشون میده.
• بهینه سازی خط جدایش : یه خط جدایش خوب سطحی تمیز و بدون مشکل ایجاد می کنه. قبل از اینکه دستور Parting Surface رو اجرا کنی مطمئن شو که خط جدایش ت درست طراحی شده بدون گره های اضافی و انحناهای نامناسب.
• توجه به جهت بیرون روی : انتخاب جهت بیرون روی مناسب خیلی مهمه. اگه جهت رو درست انتخاب نکنی ممکنه سطح جداسازی اون چیزی که می خوای نشه. همیشه قبل از تایید دستور یه نگاه به پیش نمایش سطح بنداز و مطمئن شو که جهت درسته.
• استفاده از ابزار Surface Flatten : بعد از ایجاد سطح جداسازی می تونی از ابزار Surface Flatten برای تخت کردن سطح استفاده کنی. این ابزار برای طراحی الگوهای برش پارچه چرم و مواد ورقه ای خیلی کاربرد داره.

نتیجه گیری : قدرت سطوح جداسازی رو دست کم نگیر!

رسیدیم به آخر این سفر هیجان انگیز تو دنیای سطوح جداسازی! امیدوارم از این مقاله لذت برده باشی و چیزهای جدیدی یاد گرفته باشی. یادت باشه یادگیری سطوح جداسازی یه ماراتنه نه یه دوی سرعت! باید حوصله داشته باشی تمرین کنی و از اشتباهاتت درس بگیری.

نکات کلیدی که باید یادت بمونه :

• Parting Surface یه ابزار قدرتمند برای طراحی قطعات پیچیده ست.
• درک مفهوم خط جدایش و سطح جداسازی کلید اصلی موفقیت تو این زمینه است.
• تمرین مداوم و استفاده از منابع آموزشی راه رسیدن به حرفه ای شدنه.
• ترکیب Parting Surface با دستورات دیگه قدرت طراحی ت رو چند برابر می کنه.
• از اشتباه کردن نترس! اشتباهات بهترین معلم ها هستن.

حالا دیگه نوبت توئه! سالیدورک رو باز کن یه پروژه جدید شروع کن و قدرت سطوح جداسازی رو به چالش بکش! مطمئنم که با پشتکار و تمرین تو هم می تونی یه استاد تمام عیار تو این زمینه بشی. موفق باشی رفیق!

بخش پرسش و پاسخ : سوالات پرتکرار شما جواب های دوستانه من!

سوال اول : من تازه کارم تو سالیدورک آیا یادگیری Parting Surface برام خیلی زوده؟

جواب : نه اصلا! هیچوقت برای یادگیری چیز جدید دیر نیست. درسته که Parting Surface یه ابزار پیشرفته محسوب می شه ولی اگه از پایه شروع کنی و قدم به قدم پیش بری حتما می تونی یادش بگیری. فقط کافیه حوصله داشته باشی و تمرین کنی. مثل یادگیری رانندگیه اولش سخته ولی کم کم راه میفتی!

سوال دوم : بهترین راه برای یادگیری Parting Surface چیه؟ کلاس برم یا خودآموز یاد بگیرم؟

جواب : هر دو روش خوبن بستگی به سبک یادگیری خودت داره. اگه کلاس بری یه استاد داری که مستقیم بهت آموزش میده و سوالاتت رو جواب میده. ولی اگه خودآموز یاد بگیری آزادی عمل بیشتری داری و می تونی با سرعت خودت پیش بری. به نظر من بهترین کار اینه که یه ترکیبی از هر دو روش رو انتخاب کنی. مثلا یه دوره آموزشی آنلاین ببینی بعد با تمرین و استفاده از منابع آنلاین خودتو به سطح حرفه ای برسونی.

سوال سوم : من تو استفاده از Parting Surface خیلی مشکل دارم همیشه سطوحم مشکل دار میشن چیکار کنم؟

جواب : نگران نباش این یه مشکل خیلی رایجه! خیلی از کاربرای سالیدورک اوایل کار با سطوح مشکل دارن. مهم ترین کار اینه که خطاها رو تحلیل کنی و بفهمی مشکل از کجاست. به پیام های خطای سالیدورک دقت کن معمولا راهنمایی های خوبی توشون هست. همچنین مطمئن شو که خط جدایش ت درست طراحی شده بدون گره های اضافی و انحناهای نامناسب. اگه بازم مشکل داشتی تو فروم های سالیدورک یا گروه های آنلاین سوال بپرس حتما کسایی هستن که بتونن کمکت کنن. یادت باشه هیچکس از اول حرفه ای نبوده همه با تمرین و پشتکار به اینجا رسیدن!
