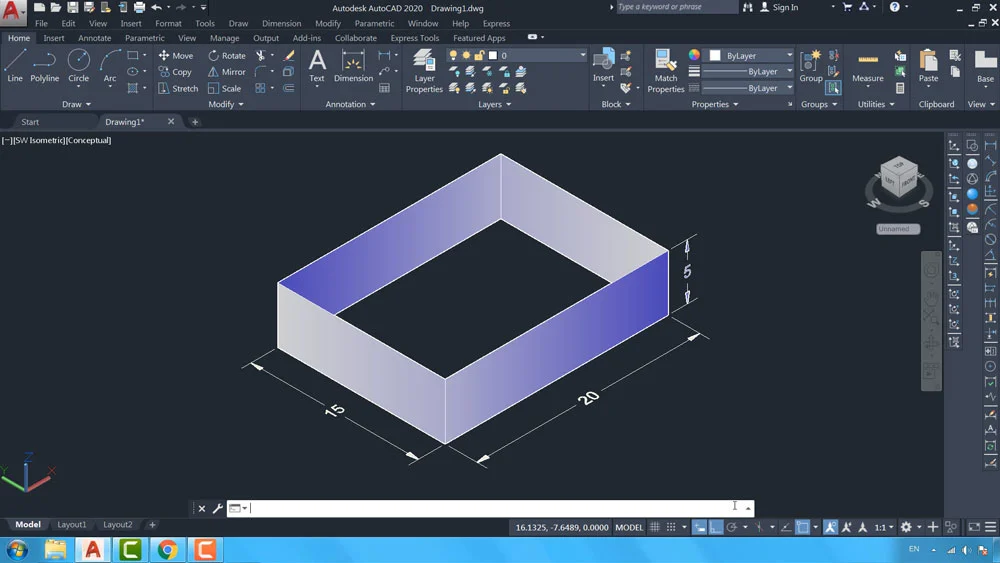

آموزش دستور RECTANGLE در اتوکد برای ترسیم مربع و مستطیل
در این مقاله یاد می گیریم چطور از دستور RECTANGLE در نرم افزار اتوکد برای ترسیم دقیق مربع و مستطیل استفاده کنیم. نکات کلیدی همراه با مثال های کاربردی و ترفندهایی برای کارهای حرفه ای در ترسیمات فنی بررسی خواهد شد.
چرا RECTANGLE اهمیت دارد؟
دستور RECTANGLE به شما امکان می دهد به راحتی و با سرعت بالا اشکال مستطیلی و مربعی ترسیم کنید. چه در طراحی معماری چه در نقشه کشی مکانیکی این دستور یک ابزار بسیار ضروری است.
روش اجرای دستور RECTANGLE
- شروع دستور :
- برای شروع کافی است دستور RECTANGLE را در خط فرمان وارد کنید یا از منوی Draw این ابزار را انتخاب کنید.
- انتخاب نقطه شروع :
- یک کلیک روی صفحه نمایش نقطه ابتدایی مستطیل را مشخص می کند.
- تعیین نقطه مقابل یا ابعاد :
- با کشیدن موس یا وارد کردن طول و عرض به صورت دستی می توانید ابعاد مستطیل را تعیین کنید.
مثال : برای ترسیم مستطیلی به طول ۵ و عرض ۳ :
Command : RECTANGLE Specify first corner point : (کلیک کنید) Specify other corner point or [Dimensions] : D Length : ۵ Width : ۳
گزینه های پیشرفته RECTANGLE
- Chamfer :
- می توانید گوشه های مستطیل را پخ کنید. بعد از اجرای دستور گزینه Chamfer را انتخاب کنید و فاصله پخ را وارد کنید.
- Fillet :
- با این گزینه گوشه ها را گرد کنید.
- Width :
- تعیین ضخامت خطوط مستطیل به کمک این گزینه ممکن است.
ترسیم مربع با RECTANGLE
طبق توضیحات قبلی آموزش اتوکد؛ برای رسم مربع کافی است طول و عرض را برابر انتخاب کنید. مثال :
Command : RECTANGLE Specify first corner point : (کلیک کنید) Specify other corner point or [Dimensions] : D Length : ۴ Width : ۴
جدول مقایسه تنظیمات RECTANGLE
|
ویژگی |
توضیحات |
کلید دسترسی |
|
Chamfer |
ایجاد پخی در گوشه ها |
C |
|
Fillet |
گرد کردن گوشه ها |
F |
|
Dimensions |
وارد کردن ابعاد به صورت عددی |
D |
|
Width |
تعیین ضخامت خطوط |
W |
ترفندهای حرفه ای در استفاده از RECTANGLE
- استفاده از شبکه Grid :
- فعال کردن شبکه کمک می کند نقاط دقیق تری انتخاب کنید.
- گیره های Object Snap :
- برای ایجاد اتصال دقیق بین مستطیل ها از این ابزار استفاده کنید.
- ترکیب با سایر دستورات :
- بعد از رسم مستطیل از دستور OFFSET برای ایجاد مستطیل های هم مرکز استفاده کنید.
تمرین : طراحی یک قاب ساده
- یک مستطیل با طول ۱۰ و عرض ۶ رسم کنید.
- با استفاده از گزینه Chamfer گوشه ها را با پخی ۱ واحدی تغییر دهید.
- سپس از دستور Offset استفاده کرده و قاب داخلی با فاصله ۱ واحد از قاب اصلی ایجاد کنید.
نتیجه گیری
دستور RECTANGLE یکی از پایه ای ترین و درعین حال قدرتمندترین ابزارهای اتوکد است که با یادگیری گزینه های مختلف آن می توانید ترسیمات پیچیده را به سادگی مدیریت کنید.
پرسش و پاسخ
۱. آیا می توان با دستور RECTANGLE مستطیلی با خطوط هاشوردار ترسیم کرد؟
خیر اما می توانید بعد از رسم مستطیل از دستور HATCH برای هاشور دادن به آن استفاده کنید.
۲. چگونه می توان بعداً ابعاد یک مستطیل را تغییر داد؟
از دستور STRETCH یا SCALE برای تغییر اندازه ها استفاده کنید.
۳. آیا امکان تغییر ضخامت خطوط مستطیل بعد از رسم وجود دارد؟
بله با تغییر ویژگی های لایه یا استفاده از دستور PROPERTIES می توانید ضخامت خطوط را تغییر دهید.
با تمرین مستمر و استفاده از این نکات مهارت خود را در اتوکد ارتقا دهید و به یک حرفه ای تبدیل شوید! 😊
