کنترل دما برج خنک کننده

مدار برج خنک کننده یک مدار بسته سیرکولاتور است ، در واقع برج بین کمپرسور چیلر به صورت سیرکولاتور آب را به گردش در می آورد ، پس آبی که بین چیلر (کمپرسور ) و برج خنک کننده در جریان می باشد ؛ آب حامل انرژی است یعنی باید با دمایی معین وارد و خارج گردد ، به طور در سیستم های بسته سیرکولاتور با کنترل دبی می توان همزمان دما را کنترل کرد ، یعنی اگر مقدار دبی کمتر وارد شود در نتیجه مقدار انرزی کمتر وارد شده و پس دمای کمتری نیز خواهیم داشت

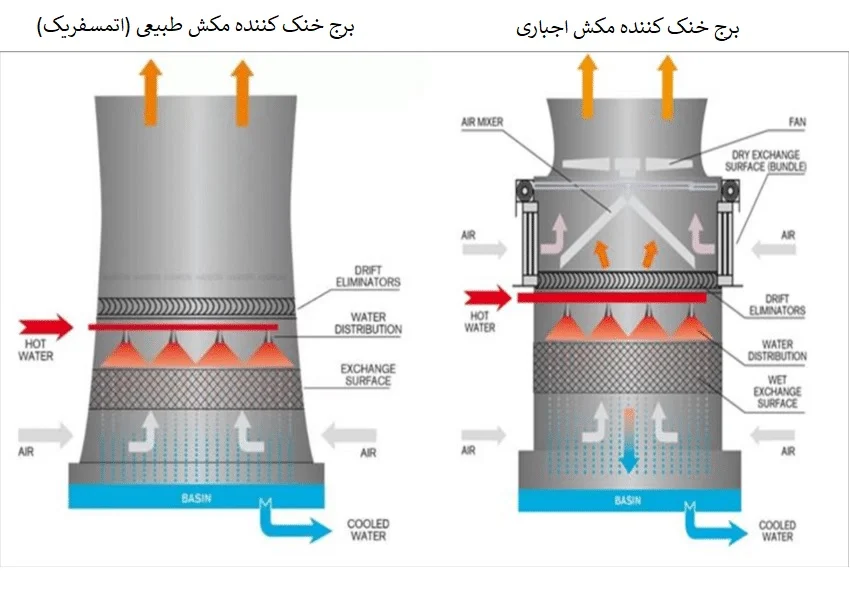

کنترل دما برج خنک کننده

برج خنک کننده نیروگاهی - گروه کارخانجات دماگستر

کنترل با ترموستات و فرمان خاموش روشن به فن برج

استفاده از این روش در کنترل دمای برج های خنک کننده بسیار پرکاربردتر و ازرانتر هستند ، با استفاده از یک ترموستات فن برج خنک کننده که دارای یک سنسور دنباله دار می باشد ،معمولا روی لوله خروجی از آب برج خنک کننده قرار میگیرد ، و روی یک دمای معینی ست می شوند ، تمام ترموستات های فن برج خنکننده داراری بازده دمایی حهت گسترش دامنه عملکرد دستگاه هستند ،

این سنسور منصوب روی لوله خروجی از آب برج ، دمای آب را  مدام تا  به ترموستات فن برج اعلام میکند هنگامی دمای اب خروجی از برج افزایش می باید ترموستات  به الکتروموتور فن برج دستور شروع به کار را صادر کرده و هوا را به منظور خنک کاری به جریان می آرود تا  زمانیکه دمای اب خروجی با دمای ست شده ترموستات یکی شوند ، سپس ترموستات فن برج را از مدار به منظور جلوگیری از مصرف انرژی خارج میکند تا دوباره منتظر دستور بماند

بهترین ترموستات های فن برج برای شرکت جانسون کنترل هستند که قیمت حدودی آن زیر 1 میلیون تومان می باشد ، این روش از ساده ترین و اقتصادی ترین روش های کنتر دما در برج است.برای  محاسبه آب جبرانی برج خنک کننده یا گالوانیزه علاوه بر برآورد مقدار تبخیر آب دستگاه و میزان پرت سیال، تعیین موارد دیگری نیز جهت رسیدن به مقدار استاندارد آب جبرانی تاثیرگذار است

استفاده از شیر سه راهه موتوری با فرمان از ترموستات فن برج

این روش با استفاده کنترل دبی ، دمای برج را کنترل میکند،  اصولا شیر های سه راه روی مسیر های بسته و سیستم های سیرکولاتور بسته می شوند که این شیر سه راه داری ترموستاتی می باشد باید از آن فرمان باز یا بسته شده یا به صورت تدریجی را به مدار بدهد.، شیر سه راه موتوری روی لوله آب خروجی از اوپراتور قرار میگرید ، این شیر توسط ترموستات که روی لوله خروجی نصب است فرمان می گیرد ،

تا زمانی که آب خروجی از اوپراتور که به مقصد برج خنک کننده در حال حرکت است اگر شرایط دمایی برقرار باشد از کنار شیر وارد تشتک برج خنک شده و دیگر احتیاجی  به خنک کردن آب نیست ، ولی آگر دمای آب خروجی از برج که به مقصد اوپراتور در گردش است از مقدار ست شده روی ترموستات شیر سه راه موتوری پایینتر بیاد ،آب برای خنک شدن در تماس با هوا از بالای برج وارد شده تا اسپری شود و گرمای نهان تبخیر خود را ازدست دهد.

نصب ترموستات  شیر سه راه موتوری بروی مسیر های وروردی به اوپراتور میباشد که دمای مورد نیاز از طری سنس و به شیر سه راه اعلام میکنند  ،کنترل دمای برج در این روش نسبت به روش ترموستات فن برج این میزیت رو دارد که خاموش روشن شدن فن برج را دچار استهلاک نمیکند

نصب ترموستات تدریجی و کنترل دور فن با اینورتر :

در این روش با نصب یک ترموستات تدریجی و دور متغیر کردن فن برج برای زیاد کم کردن مقدار cfm  مکش شده از طریق هوا دمای برج را کنترل می کنند ، این روش خیلی مرسوم نیست در ضمن هزینه بالایی نیز دارد و اجرای آن هم خالی از دردسر نیست ، اینورتری که روی فن نصب میشود با استفاده دمایی که از ترموستات دنباله دار  که روی لوله خروجی از آب برج قرار میگیرد

، فرمان خودرا به  فن برج خنک کننده میدهد  تا زماینهایی که ترموستات فرمان نداده ، فن با درو کم کار میکند و زمانیکه دمای آب بالا رفت فن روی دور های بالای مقدار Cfm  هوای مکش شده را بالاتر می برد ، با بالاتر رفتن مقدار دبی هوای مکش شده ، آب برج سرعت تبخیر آن بالاتر رفته  زودتر آب خنک تر می گردد

مشابه این روش در کنترل هوسازا بیشتر دیده میشود و درهواساز ها بیشتر این روش برای کنترل دمای خروجی استفاده می کنند ، که در آنجا ترموستات کانالی دنباله دار در در کانال برگشت معمولا قرار میگرید .

نصب ترموستات تدریجی کنترل دور پمپ آب سیرکولاتور

در این روش نیز با کنترل دبی ، مقدار دمای خروجی از برج تنظیم میگردد، بدین صورت که آب حامل انرژی که آب را بین برج و کندانسور چیلر سیرکوله میکند با وسیله تغییر دور الکتروموتور های پمپ های سیرکولاتور ، شدت جریان را کندتر یا تند میکند ، یعنی آبی که باید در این مسیر سیرکوله شود اگر از ترموستات فرمانی رسید که دمای اب از حد مورد نظر بالاتر رفته ،

پمپ سیرکولاتور یا همان پمپ های برج به تکاپو افتاده و آب را به سرعت در این مسیر با کمک افزایش دور الکتروموتروهای خود سریع به گردش در می آورد ؛ ولی اگر از ترموستات فرمانی نیامد ف یعنی اوضاع خوب است و پمپ های به کندی آب را سیرکوله میکنند

، دراین روش حتما باید پکنترل هوشمند برج خنک کننده : بدون شک با پیشرفت علم و تکنولوژی در هر حیطه و زمینه ای؛ شاهد متفاوت و هوشمند شدن (که با خنک سازی محیط از گرم شدن و در نتیجه آسیب به دستگاه های دیگر جلوگیری می کند) هم بوده ایم که هرگز از صنایع دیگر مجزا و متفاوت نخواهد بود. حال در این مقاله در مورد کنترل هوشمند برج خنک کننده توضیحات کاملی را ارائه خواهیم داد. پس با ما همراه باشید.

تعریف کنترل هوشمند برج خنک کننده

به سیستم و فناوری که سرعت و عملکرد چرخش پروانه ها در را کنترل کرده تا دمای خروجی به درستی اتفاق بیفتد کنترل هوشمند برج خنک کننده ساختمانی می گویند. در واقع در گذشته از ترموستات برای چنین عملکردی استفاده می شده است که دائماً الکتروموتور را روشن و خاموش می کرده که با وجود چنین سیستم های جدیدی دیگر این اتفاق نمی ‌افتد، همچنین این کنترل کننده از سنسور، اجزای اصلی اینورتر و پی آی دی کنترلر تشکیل شده است.

 مزیت استفاده از این کنترل های هوشمند چیست؟

همانطور که پیش از این نیز گفته شد سیستم هوشمند در هر صنعت و سیستمی دارای مزیت و ویژگی هایی است که برخی از آن ها عبارتند از:

  • بیشتر شدن عمر قطعات کولینگ تاور
  • کاهش تکان و تنش قطعاتی مثل گیربکس، فن، پروانه و غیره
  • در پی داشتن استارت آرام و پله ای در موتور کولینگ تاور ها
  • جلوگیری از استارت یک دفعه‌ ای
  • کاهش استهلاک قطعات موجود در برج خنک کننده
  • کاهش هزینه های ثانویه مربوط به تعمیر دستگاه های دیگر که برج خنک کننده از آسیب به آن ها پیشگیری می کند.

کنترل هوشمند در کولینگ تاور ها چگونه کار می کند؟

این سیستم با توجه به خروجی آب از دستگاه باعث کاهش سرعت حرکت پروانه می شود که در دمای پایین تر هرگز نیاز به گردش پروانه ها نخواهد بود. با این اتفاق در انرژی و مصرف برق هم صرفه جویی خواهد شد و میزان تبخیر را هم تا حد زیادی کم می‌کند . بنابراین با استفاده از این کنترل هوشمند می توان دمای سطحِ آب را تا حد متعادل نگه داشت البته در همه کولینگ تاور ها امکان استفاده از کنترل هوشمند برج خنک کننده وجود ندارد.

تنها دو نوع برج خنک کننده مدار باز (یک نوع مبدل حرارتی است که باعث می شود آب از تماس مستقیم با هوا خنک شود و منتقل شدنِ حرارت از آب به هوا با انتقال حرارت معقول انجام می شود،) و مدار بسته ( مشابه مدار باز هستند

با این تفاوت که کولینگ تاور مدار بسته سیستم را در یک حلقه بسته شده تمیز کرده و بدون کوچکترین آلودگی نگه می دارند) امکان استفاده از کنترل هوشمند برج خنک کننده را دارند که پیش از این؛ تعریف کامل و مفصلِ آن ها را در مقاله های مجزایی ارائه داده ایم.

 چرایی استفاده از سیستم کنترل هوشمند

در طول سال ها  همیشه هوشمند کردن لوازم اتفاقی منحصر به فرد بوده و است که کار را تا حد زیادی عالی پیش می ‌برد و باعث طولانی شدن عمر دستگاه می شوند و شما را در هزینه و مصرف انرژی جلو خواهد انداخت. که در روند کاری تان نیز تأثیر بسیار مثبتی می ‌گذارد.

نتیجه ‌گیری

همان طور که در این مقاله به طور کامل توضیح داده شد؛ استفاده از سیستم کنترل هوشمند برج خنک کننده می تواند کار شرکت ها و کارخانجات بسیاری را به درستی پیش ببرد و از هزینه های گزاف و اضافی پیشگیری خواهد کرد. جلبک برج خنک کننده  از عوامل مخرب محسوب می شود و با نظارت و اقدامات مداوم باید از تشکیل و رشد آن جلوگیری نمود.
